[info] bouton pour verouillage centralisé shéma !!

Par zoubouloum le 23 01 2009 21:58

lu,

j'ai un petit bouton de fermeture rapide de la centralisation... avec deux fils que j'ai recuperé d'une berline... et je cherche à l'adapter sur la centralisation de ma 306 pour quand j'appuis dessus , ça ferme les portes/coffre.

donc j'ai le boitier de centralisation sous la banquette arrière , et je cherche a savoir sur quel fil/brohe/ ou N° de borne je dois repiquer ces 2 fils pour que tout fonctionne

si vous avez quelques schémas... car le probleme est que dans ma RTA, il ny a pas le details de racordement au niveau du boitier de centralisation... donc pour le moment bas j'avance pas !

Par Koopek le 23 01 2009 22:24

http://306inside.com/forum/viewtopic.php?t=27383&highlight=feux+stop

Ils parlent des numéro de fils pour le verrouillage / déverrouillage des portes.

Par contre petite question en passant qui t'aidera surement ... Une impulsion négative verrouille ou déverrouille, c'est à dire qu'il faut mettre ce fils à la masse pour que sa marche c'est sa ?

Si c'est le cas pour ton bouton il faudrait que tu mettes un fils à la masse et l'autre "sur le fil violet no 627 sur le connecteur bleu (à décliper) à gauche de la pédale d'embrayage. "

Par Ancien membre le 23 01 2009 22:56

donc pour repondre:

fermer le fil 627

ouvrir le fil 628

Par dusk le 23 01 2009 23:20

Par zoubouloum le 23 01 2009 23:48

nikel, vous êtes les meilleurs

par contre mon bouton n'a que 2 fils, et un seul mode de pression ( logo avec un cadenas ouvert...]
donc je présume que je ne peut me piquer que sur le fil 627 pour fermer mes portes donc, et que pour les ouvrir il me faudra ouvrir au loquet ou en ouvrant une porte ?

Par zoubouloum le 23 01 2009 23:54

par contre sur le lien, il donne 627 et 628, seulement il a monté son alarme sur une phase 3 avec le boitier vers les pédales, moi il est sous la banquette arrière, ma question, est-ce les même numéros de fil ???

Par dusk le 24 01 2009 10:33

a vérifié !

j ai oublié que la base du schéma est une phase1 , mais j ai pu reparer ma phase2 avec , ça correspondait !!

Par zoubouloum le 24 01 2009 14:24

Par Koopek le 24 01 2009 14:34

C'est pas le boitié qui est à l'avant, juste le connecteur du faisceau revenant du boitier

Mais normalement c'est les mêmes numéro d'un bout à l'autre donc sans souci

Par zoubouloum le 24 01 2009 14:41

Par Koopek le 24 01 2009 14:50

J'ai toujours entendu dire que les boitier été sous le siège et sur mes RTA c'est toujours le cas.
A cette endroit il y as quelque fiche qui corresponde à la jonction entre le faisceau Tdb et les faisceaux d'habitacles

Par contre faut bien se penché en dessous.

Par zoubouloum le 24 01 2009 15:47

alors, résumer...

j'ai bien une fiche bleu vers la pédale d'embrayage (que j'avais jamais remarqué d'ailleurs

)
j'ai bien le fil 627 violet mais moi il ouvre les portes , par contre je n'ai pas de 628 pour fermer mais un 879 orange

...
le principale est qu'avec ma commande 2 position j'ouvre bien et ferme bien

maintenant reste a trouver le meilleur emplacement pour mon bouton

des idées ? ! ! ! !

Par dusk le 24 01 2009 16:07

sous le bas de caisse !!

C eest pour ouvrir de l interieur ou de l exterieur ??

Par elizio le 24 01 2009 17:22

C'est un truc d'origine ? photo ?

Par zoubouloum le 24 01 2009 17:37

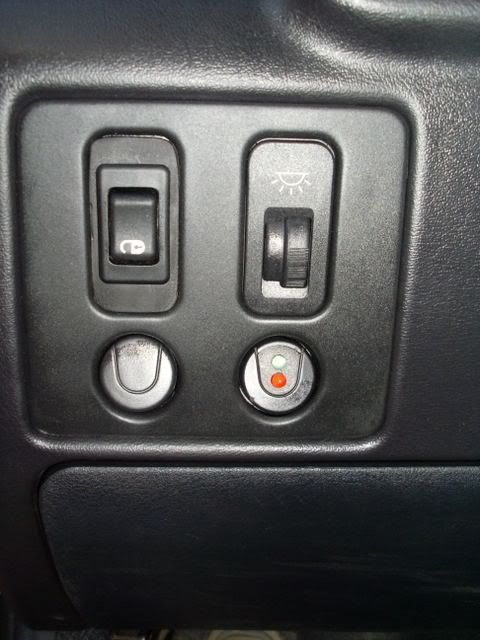

finit ... après confection d'une platine en plastique noir pour que ça s'intègre bien à l'origine... voici le résultat... !!!

donc une pression vers le haut verrouille, et une pression vers le bas déverrouille (avec le cadenas ouvert, normal

)
c'est pas le sens d'origine mais bon, il est à coter de la portière, dès que je ferme la porte j'en profite pour les verrouiller rapidement en passant la main devant

Par zoubouloum le 24 01 2009 17:52

j'oubliais

Par dusk le 24 01 2009 18:35

D où tu edite mes messages toio

Stupid toi meme

surtout le jour où ton faisceau de portiere lachera , et que tu ne pourras meme plus ouvrir titine !!

Par zoubouloum le 24 01 2009 19:46

Par elizio le 24 01 2009 19:51

Pourquoi ne pas avoir pris un bouton rond (pour le vérouillage des VE par ex) pour mettre en dessous ? ça serait mieu intégré je trouve

bon boulot sinon

Par zoubouloum le 24 01 2009 21:14
