[INFO] plan de branchement du conecteur horloge

Par nikita le 07 01 2007 12:30

salut je vouler savoir n petit truc j'ai une horloge que je voudrer brancher sur ma 306 elle ne fait pas la temperature dériere j'ai que 4 fils

marron/12v
jaune vert/masse
beige??
orange??

je vouler savoir a quoi server le beige et le orange et ou faut il que je le branche??

et ces normal que quand je mette le marron et le vert sur une batterie on voi les numero mais se n'est pas éclairer?

les diode sont bonne dedans

merci pour votre aide

Par helboyad le 07 01 2007 13:12

bon je vai etre tres gentil !!! car si tu fai une recherche tu verrai qu il y a un 2 eme sujet sur sa.

Alors marron +12v permanent
jaune vert la masse sa t as compris.

le orange sert lorsque t es feu sont allume donc tu met sur un + 12 veilleuse
et le beige sert a ton eclairage donc + 12 apres contact.

Par ricouyalaire le 07 01 2007 13:14

Dedans c des ampoules elles doivent surement etre grillées faut ouvrir l'horloge et les remplacer!!!
SI sur ta voiture tu n'as pas la sonde installée d'origine va falloir que tu te la procure chez pigeot (15€~) les deux fil a bracher seront a l'emplacement du fil violet et marron (emplacemt 2 et 3 en partant de la gauche) voila bon montage !!!!

Par nikita le 07 01 2007 13:21

Par helboyad le 07 01 2007 13:36

pour les branchement tu te prend directement sur le bouton warning tu as tout les fils qu il faut te faut juste un fer a souder et un petit tournevis pour sortir la coss.

Apres pour trouver sur la bouton me rapelle plus! Pour trouver tu prend une ampoule que tu lui met 2 fils dessus et tu teste tu met un fil a la masse et l autre tu essye sur les fils du bouton warning! et tu joue avec le contact et l allumage des feux.

Mate sur ma presentation :
http://306inside.com/forum/viewtopic.php?t=18549&start=200

Par nikita le 07 01 2007 14:17

regarde je te met 2 photo tu peut me dire quelle fils von ou stp

Par helboyad le 07 01 2007 14:29

oki je te fais sa!!

ps: j ai aussi un pc acer mais plus puissant que toi

Par helboyad le 07 01 2007 14:34

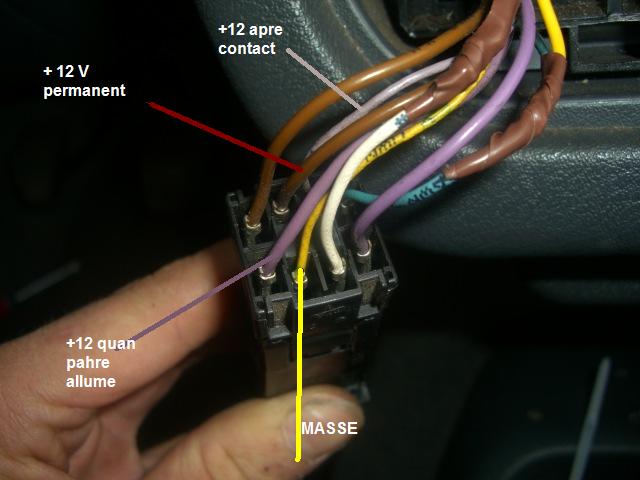

voila amis PH1 la tof du bouton warning

par contre l autre je voir pas trop vau mieu une tof de la connection car doit etre l horloge?

Par helboyad le 07 01 2007 14:37

par contre verifie entre le + 12 apre contact et + 12 pahre allume je sais plus trop lequel des deux est! sinon les deux autre c est sur!

Par nikita le 07 01 2007 14:49

ok merci beaucoup je vais aller voir sa desuite

Par barge51 le 07 01 2007 14:55

en effet mon montage ne prend pas en compte la diminution d'intensité d'éclairage quand on passe en feux...
mais sa marche trés bien comme sa

sa va faire plusieurs mois et tout est nickelle

Par helboyad le 07 01 2007 15:02

Par nikita le 07 01 2007 15:10

j'ai un petit souci la lumiere ne sallume pas ces normal?

donc quand je branche le marron12permanant et la masse vert jaune
on voi les chiffres et quand je branche les autre sa ne s'éclair pas

donc je branche les autre fils je met les veilleuse rien ne ce passe phare pareil je change les petite ampoules toujour pareil il y a une couille dans le potage je crois

Par helboyad le 07 01 2007 15:16

sinon essaye de tt branche sur le + permanant a part la masse biensur et sa devrai marcher! moi ebut sa marchai pas j ai essaye direct sur la batterie et en mettan les 3 fils sur le plus et le jaune sur la masse et tu vois ce que sa fait.

Par nikita le 07 01 2007 15:16

je peut essayer de brancher du 12V la sur les 2 petit truc en ferail pour voir si sa marche ou pas?

Par nikita le 07 01 2007 15:18

j'ai essayer de mettre tous les fils sur le plus et le jaune sur la masse sa affiche les numero mais pas la couleur

Par helboyad le 07 01 2007 15:27

bizarre t es ampoule sont bonne tu en est sur!!? le cadran digital marche mais l eclairage marche pas?

si tu met la tenion sur les deux petite pattes sa devrait marcher

Par nikita le 07 01 2007 15:35

donc si je fais sa je devrer avoir que la lumiére est pas l'heur je vais essayer

Par nikita le 07 01 2007 15:41

Donc oui je viens de mettre la tension directemt sur les 2 petites ptte et sa marche niquel

d'ou sa peut venir alor?

Par helboyad le 07 01 2007 15:42
